От какого уклона кровли можно установить мансардное окно без риска протечек?
У меня проект под фальцевую кровлю с уклоном 12 градусов? Можно установить окно или нужно менять угол наклона скатов?

Народ, ку-ку. Даст профессиональный совет-то кто-нибудь!?

Как правило большинство мансардных окон, без применения специальных окладов и систем, можно устанавливать начиная с угла наклона кровли в 15 градусов. В Вашем случае необходимо будет использовать "специальный оклад для увелечения угла монтажа окона", такой оклад имеют в производственной программе большинство производителей окон пердставленных на Российском рынке.

Мансард с углом наклона кровли в 15 градусов не должно существовать - это не мансарды !

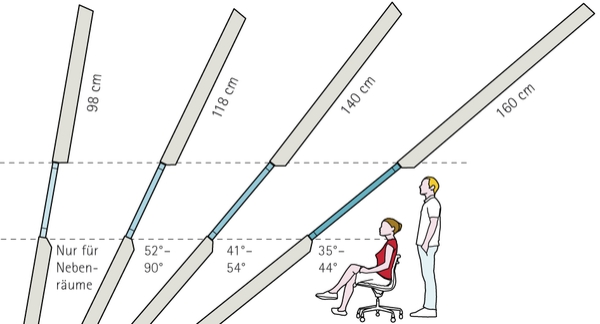

Мансарды с уклоном 15 градусов бывают и встречаются достаточно часто. К сожалению российские архитеторы очень любят малоуклонные кровли. Более того стараются применить на них не подходящие по уклону материалы (например сланец или керамическая черепица). Особенность таких мансард в том, что уровень стен в подкровельном пространстве завышен и вместо обычных 80-90 см от пола до начала мансардного окна (см. рисунок постом выше), зачастую встречается 120-150 см.

Можно попробовать самодельный оклад но абсолютной гарантии от протечек дать сложно, но удачные варианты похожие на ваш наши мастера делали. Вам принципиально окно открывающееся или вам нужен только свет, с глухим окном будет проще.

Можно попытаться воспользоваться еще одним вариантом - окно просто поднимается по отношению к самой кровле см на 15 - 20 . И этого может быть уже безопасно для кровли. Но, естественно, подобный подъем должен осуществляться не на какой либо " бутафории " , а нормальное полнообъемное дерево, защищенное с наружной стороны гидроизоляцией.

Первая фотография - это больше в городе ( снега там по меньше ), а вот вторая - на глаз видно , что оклад поднят см на 30, это особенность горной местности , где очень много снега. Но конструкция прочная , брус в подобном случае можно по толщине закладывать и двойной - хуже не будет. Зато устоит против любого снега и тепло пропускать не будет, что тоже не маловажно...

с уважением.
чао

Мне нравится вариант с первой фотографии. Выглядит достаточно аккуратно и производит впечатление надежности. По крайней мере понятно как его выполнить надежно. Единственный вопрос в возможности утепления стенок короба. Как утеплить достаточно, чтобы не промерзало?

Я нашел еще один вариант, но насколько понимаю для фальца он не годиться - http://www.velux.ru/Products/RoofWindowSystem/Flat_Roof_Window/. Тут сказано, что возможный уклон от 0 до 15 градусов. Но не судя по всему используется только с материалами применяемыми на плоских кровлях. Это действительно так?

Вы знаете, в принципе, подобный вариант возможен и при монтаже на любой металлической кровле. Но опять возникают вопросы по пайке некоторых деталей. И еще - в наших условиях ( снег , длинная зима ) высота подъема к окну должна быть по выше... При монтаже над уровнем кровли в 20 см все смотрелось очень аккуратно. ( в этой ситуации даже возможная не корректная установка самого окна не окажет катастрофического воздействия на конструкцию - вода на такую высоту все равно не попадет ).

с уважением
чао

Нашел вот такой вариант окна http://www.roto-frank.com/dst/System-do ... 358.0.html
Единственный недостаток это туннель, который уменьшает эффективность окна и большое поднятие относительно плоскости кровли.
А есть ли подобные же варианты, но пониже?

Привет,
Большинство мансардных окон монтируются в кровлю от 15 до 90 градусов.
Но тем неменее лучше использовать мансардные окна от 20 градусов кровли.
В твоем случае я вижу два варианта решения :
1. Использовать специальный оклад для увеличения угла наклона кровли.
(название EAS увеличивает на 10градусов.По деньгам от 12 000 - 17 руб. )
2.Использовать "зенитное " окно которое монтируется в кровлю от 0 - 15 градусов.
(по стоимость от 19 000 руб - 60 000 руб.) Вот ссылка где можно посмотреть: http://www.velux.ru/ru-RU/Documents/pdf ... t_2010.pdf
http://www.velux.ru/Private/Products/VE ... Flat_Roofs
Раньше у нас(Велюкс) был третий вариант решения это специальный короб (ECX) увеличивающий угол наклона, но с 2009г. данный продукт снят с производства.

Очень рекомендую: Установить снегозадержание над окнами.

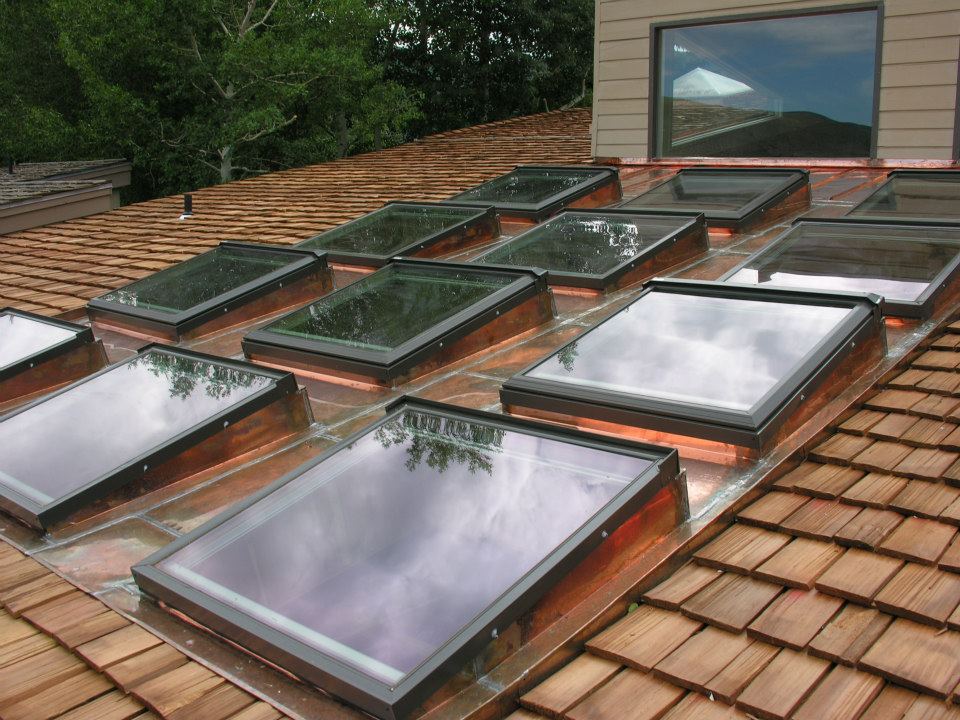

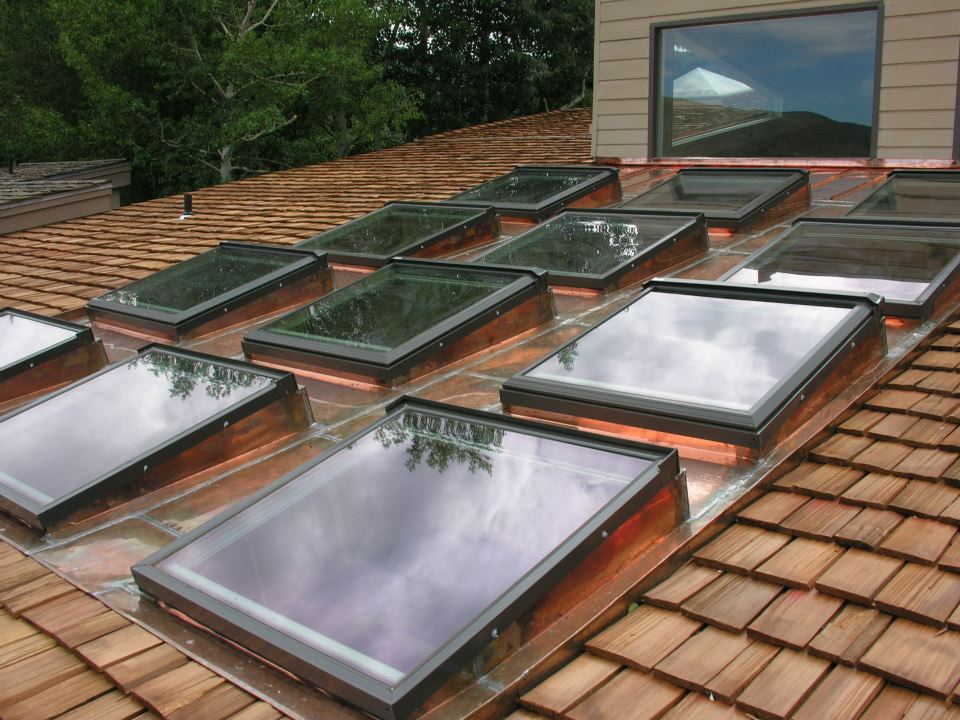

Отличный пример решения по установке мансардных окон на малых уклонах.
Навыки жестянщика обязательны!

Дранка и кедра и медь отлично смотрятся.

Странное архитектурное решение, не проще было фонарь стеклянный спроектировать.
12 окон мне кажется перебор. К монтажу претензий нет.

Мы не знаем как там внутри помещения делятся. Не знаем какая стропилка и с каким шагом.
меня больше напрягает большое количество пайки - это всегда риск.

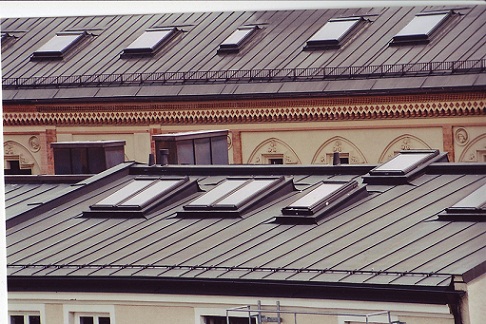

Пример достаточно малого уклона при монтаже окон.
У практичных немцев так всегда. На больших уклонах черепица, на малых - фальц!!!!!
